什么是爆炸危险区域划分图?

爆炸危险区域划分图也叫防爆区域划分图，在现场防爆检测或者施工改造时，该图为必备材料，但很多涉爆企业在开展相关业务期间并不了解这个爆炸危险区域划分图，看看下面的示例图你就可能会明白了。

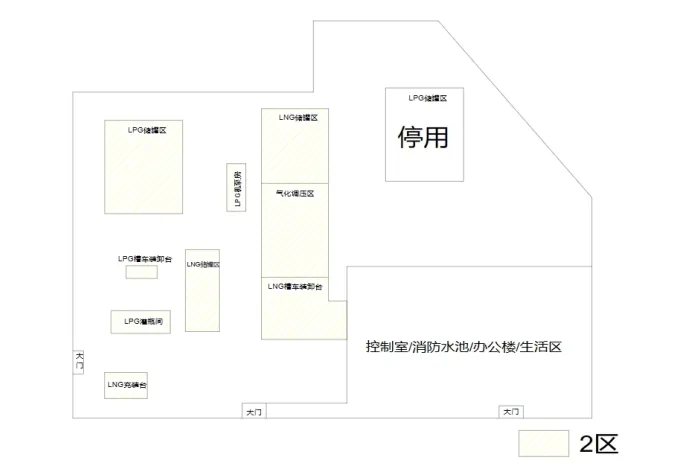

示例图片

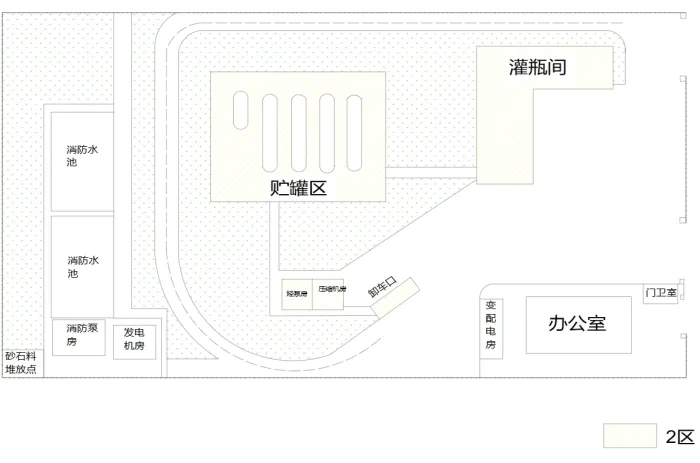

上图就是最简单的爆炸危险区域划分图，其实就是将爆炸危险区域的平面图标注上对应的防爆区域，包含气体爆炸性环境0区、1区、2区，以及粉尘爆炸性环境20区、21区、22区，不同的区域代表不同的危险系数，当然也需要根据相应的标准以及规定进行划分。

爆炸危险区域的划分标准

可燃性气体或可燃液体蒸气与空气或氧气混合后，在某一浓度范围内，遇到火源将引起爆炸，此浓度范围称为混合气体的爆炸极限。当浓度高于或低于某一极限值时，火焰便不再蔓延，所以这个能使可燃气体或蒸气与空气或氧气组成的混合物在点火后可以蔓延的最低浓度称为该混合气体的爆炸下限。同样能使火焰蔓延的最高浓度称为混合气体的爆炸上限。浓度在爆炸极限范围以内的混合气体称为爆炸性气体混合物。

以加油站、加气站为例，他们所经营的汽油、煤油、-35号柴油的蒸气或薄雾、液化石油气或压缩天然气与空气混合形成爆炸性气体混合物，根据其出现的频繁程度和持续时间，将爆炸危险区域划分为三个等级。

• 0区：连续出现或长期出现爆炸性气体混合物的环境。
• 1区：在正常运行时可能出现爆炸性气体混合物的环境。
• 2区：在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在爆炸性气体混合物的环境。

粉尘爆炸性危险区域的划分标准于其一样，详细内容可以查阅安全生产相关标准——AQ3009-2007。
