想必大家都清楚，在爆炸性危险环境和区域中使用任何电气设备，都必须具备防爆合格证，然而市面上的防爆电气设备层出不穷，且有一定的专业性，非专业人员在选择可能比较懵，接下来给大家讲解一下防爆电气设备选型的步骤和原理。

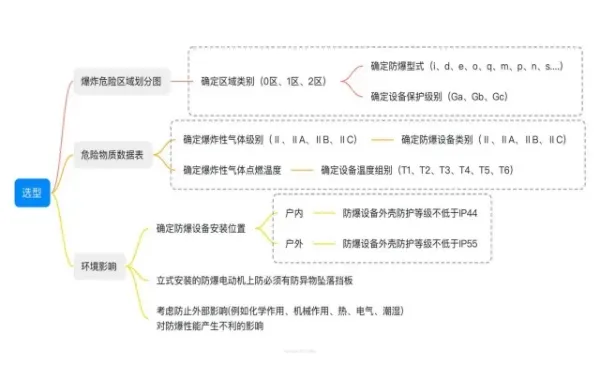

爆炸性区域防爆电气设备选型步骤和原理示意图
第一步：选型原则
在安全可靠、经济合理的前提下，以爆炸危险区域划分图、危险物质数据表为资料依据，并结合场所环境影响，选择最适合的防爆电气设备。
第二步：确定设备保护级别和防爆型式
| 区域类别 | EPL | 电气设备防爆型式 | 防爆标志 |
|---|---|---|---|
| 0区 | Ga | 本质安全型(ia 级) | Ex ia |
| 浇封型(ma 级) | Ex ma | ||
| 隔爆型(da 级) | Ex da | ||
| 为0区设计的特殊型 | Ex s | ||
| 1 区 | Ga | 适用于0区的防爆型式 | |
| Gb | 本质安全型(ib级) | Ex ib | |
| 浇封型(mb 级) | Ex mb | ||
| 隔爆型(db 级) | Ex db | ||
| 增安型(eb级) | Ex eb | ||
| 正压外壳型 | Ex pxb、Ex pyb | ||
| 油浸型 | Ex ob | ||
| 充砂型 | Ex qb | ||
| 为1区设计的特殊型 | Ex s | ||
| 2区 | Ga、Gb | 适用于0区和1区的防爆型式 | |
| Gc | 隔爆型(dc 级) | Ex dc | |
| 增安型 | Ex ec | ||
| 本质安全型(ic级) | Ex ic | ||
| 正压外壳型 | Ex рzс | ||
| 浇封型(mc级) | Ex mc | ||
| n型 | nR、nC | ||
| 为2区设计的特殊型 | Ex s | ||
| 区域类别、设备保护级别（EPL）与常用防爆型式的对应关系表 | |||
根据现场实际的环境，挑选对应的防爆电气设备，需注意和上表格中的一一对应，例如在0区环境下使用电气设备，防爆设备的防爆标志就必须带有Ex ia（i表示本安型电气设备，a表示可以用在0区环境下的保护等级），因此只需要关注该电气设备的防爆标志中是否带有a这个字母。
第三步：确定设备类别
| 气体级别 | 设备类别 |
|---|---|
| ⅡA | ⅡA、ⅡB、ⅡC |
| ⅡB | ⅡB、ⅡC |
| ⅡC | ⅡC |
上表为气体或者蒸气级别与设备类别的对应关系
第四步：确定设备温度组别
| 气体点燃温度(℃) | 设备温度组别 |
|---|---|
| ＞450 | T1~T6 |
| ＞300 | T2~T6 |
| ＞200 | T3~T6 |
| ＞135 | T4~T6 |
| ＞100 | T5~T6 |
| ＞85 | T6 |
上表为气体或蒸气点燃温度与设备温度组别的对应关系
第五步：考虑环境影响
防爆设备的选型需避免场所环境对于设备产生的不利影响，如化学作用、机械作用、高温、低温、潮湿等。
