没有一句废话的防爆接线箱安装指南

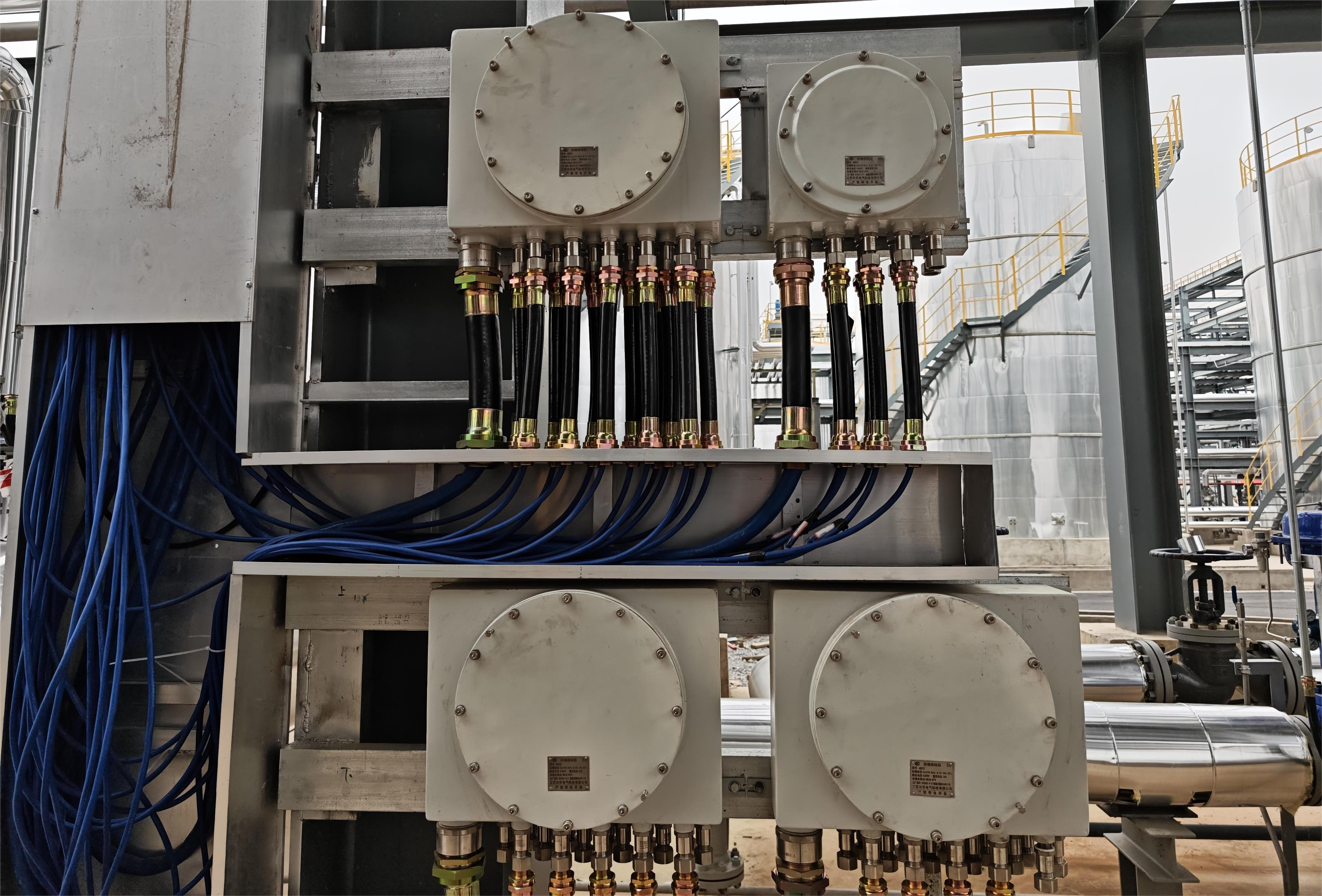

接线箱的正确安装一直是现场防爆电气设备安全检测中的重点检查对象。其良好的防爆性能和密封性能够为为电气设备提供了一个安全、可靠的接线环境。因此在在易燃易爆气体、粉尘等危险环境的场所中得到了广泛的应用。下面便让我们来一起了解防爆接线箱的正确安装方法。

首先根据爆炸性危险场所设备的分布和电缆走向，确定防爆接线箱的安装位置。安装位置应选择在干燥、通风良好、无振动、便于操作和维护的地方，且周围不应有易燃易爆物质。同时，要确保接线箱安装位置的周围有足够的空间，以便于接线和检修。

安装步骤

• 固定接线箱：根据接线箱的安装方式（如壁挂式、落地式等），使用相应的固定件将其固定在预定位置。对于壁挂式接线箱，通常使用膨胀螺栓将其固定在墙壁上；对于落地式接线箱，需要安装在基础支架上，并使用螺栓进行固定。固定时要确保接线箱安装牢固，水平度和垂直度符合要求。
• 引入电缆：根据电缆的规格和数量，选择合适的电缆引入装置。先将电缆引入装置安装在接线箱的进线口处，然后将电缆穿过引入装置，进入接线箱内部。电缆引入时要注意避免电缆受到损伤，同时要确保电缆的弯曲半径符合相关规定。
• 接线：打开接线箱盖，按照接线图将电缆的芯线连接到相应的接线端子上。接线时要确保接线牢固，接触良好，避免出现虚接、短路等现象。同时，要注意区分不同功能的电缆芯线，按照规定的颜色或标识进行接线。接线完成后，要对接线进行检查，确保无误。
• 密封处理：接线完成后，要对电缆引入装置和接线箱的各密封部位进行密封处理。在电缆引入装置处，要安装好密封圈，并拧紧压盖，确保电缆与引入装置之间密封良好。对于接线箱的箱盖，要在密封面上涂抹密封胶，并将箱盖安装到位，拧紧螺栓，保证箱盖与箱体之间密封可靠。
• 接地：防爆接线箱必须可靠接地，以确保在发生电气故障时能够及时将电流导入大地，防止出现电火花等危险情况。将接线箱的接地端子通过接地线与接地网或接地极连接起来，接地电阻应符合相关标准要求。

此外，安装前还需检查防爆接线箱的型号、规格是否符合使用要求，铭牌上是否标注相应的防爆合格证编号以及防爆标志。外观有无损坏、变形，防爆面是否有划伤、磕碰等缺陷，各零部件是否齐全，密封件是否完好。
