增安型设备爬电距离和电气间隙的测量

之前我们介绍了增安型设备爬电距离和电气间隙工作电压的确定，本期我们将详细了解增安型设备爬电距离和电气间隙的测量方法。

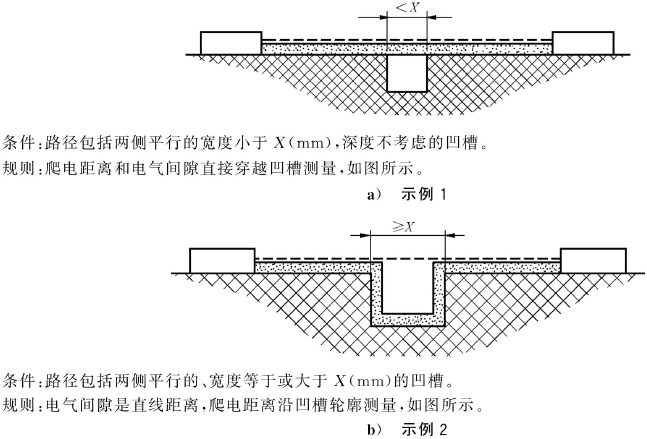

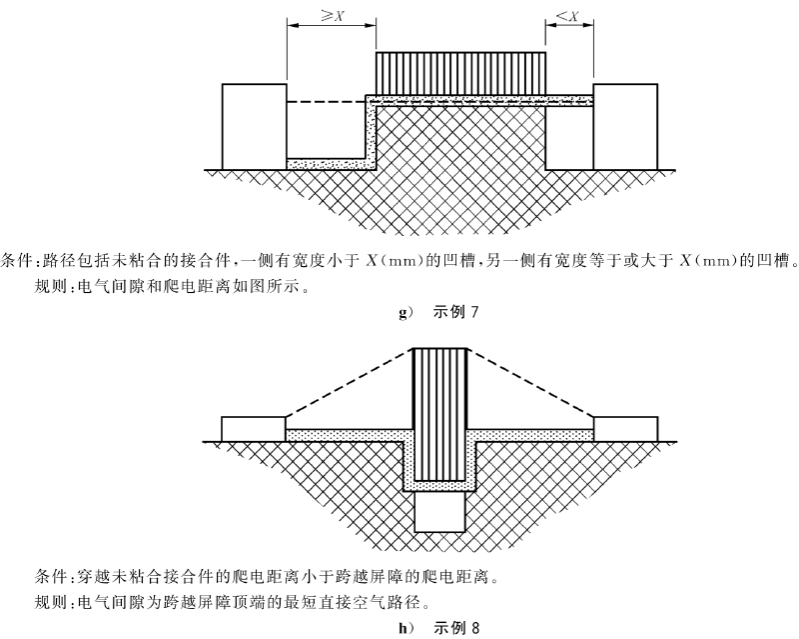

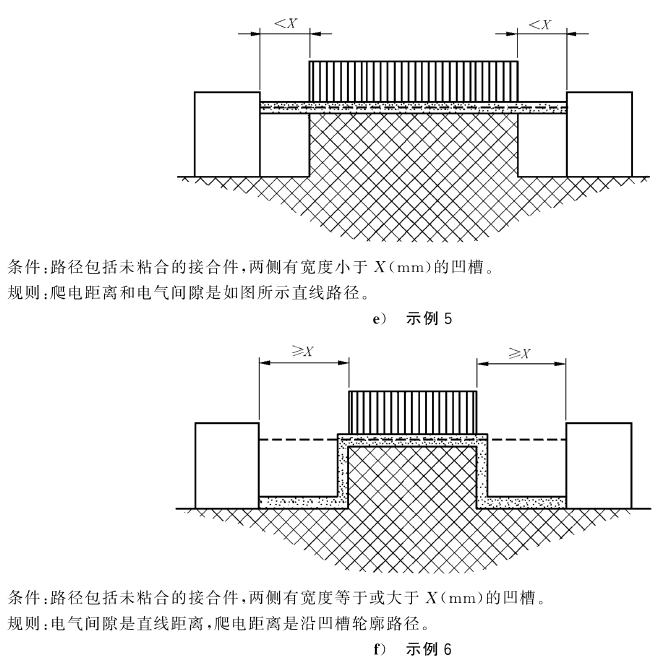

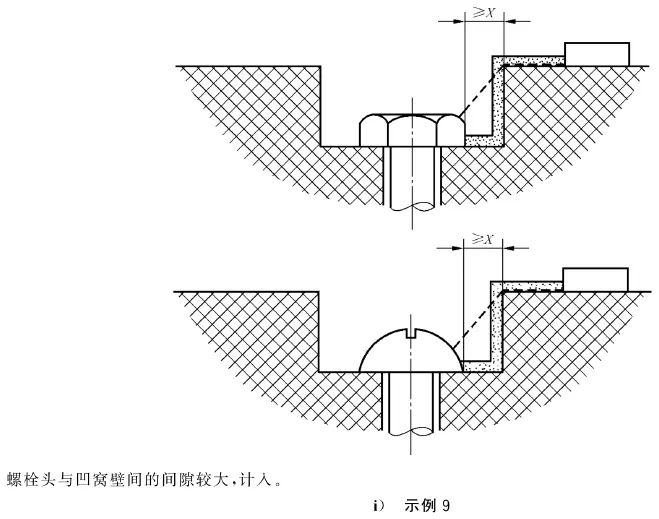

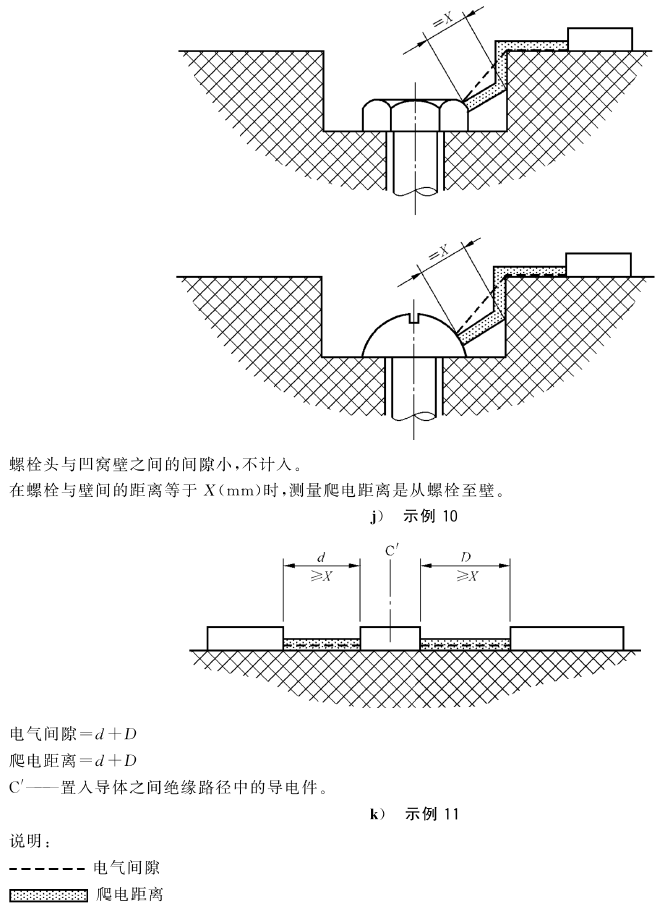

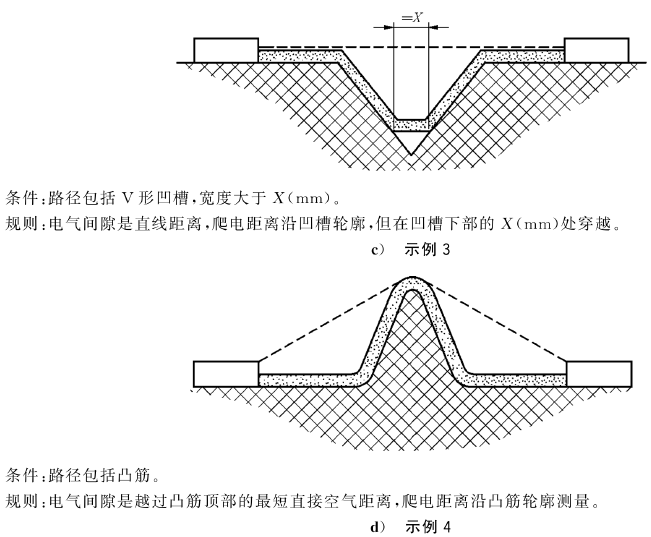

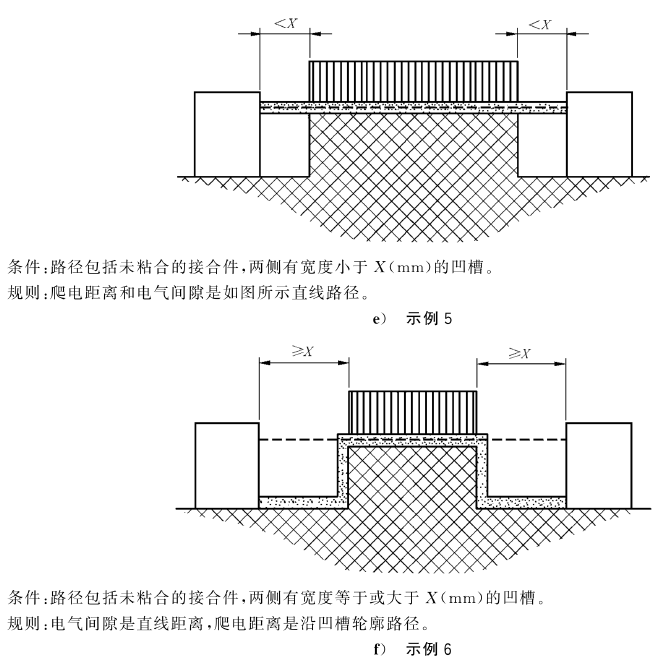

以下示例是按不同具体结构确定相应爬电距离和电气间隙的实例。保护等级“eb”时，图中“X”的值为2.5mm，保护等级“ec”时，图中“X”的值为1.5mm。

绝缘表面上凸筋和凹槽的影响应符合下列条件：

对保护等级“eb”

绝缘表面上的凸筋至少高2.5mm，凸筋厚度应与绝缘材料的机械强度相适应，至少为1.0mm；表面上的凹槽至少深2.5mm和至少宽2.5mm。如果相关的电气间隙小于3mm，则凹槽最小宽度可减少至1.5mm。

对保护等级“ec”

绝缘表面上的凸筋至少高1.5mm，凸筋厚度应与绝缘材料的机械强度相适应，至少为0.4mm；表面上的凹槽至少深1.5mm和至少宽1.5mm。

表面上的凸起和凹陷部分可视为凸筋和凹槽，与几何形状无关。粘结结构（见GB/T 3836.1）视为固体部分。
