爆炸危险场所本质安全系统描述性技术文件的编制要求

我国近海海上平台、陆地终端、LNG接收站、炼化企业、市域管道站场等存在爆炸危险环境的石油化工场所普遍安装有大量本质安全型防爆电气设备。依据AQ 3009-2007附录A第A.3条，委托开展新建项目初始检查和在役设施定期检查的单位应向经授权的第三方检验机构提供本质安全系统描述性技术文件，以便开展技术文件审查和现场检查工作，但很多设施无法提供。

本质安全电气系统是指在系统描述文件中规定的，拟用于爆炸性环境的电路或部分电路是本质安全电路的电气设备互连部分的组合。系统描述文件是指规定构成本质安全电气系统的电气设备和电气参数，以及电气设备及其互连导线电气参数的文件。有关设计人员应具备完成系统设计任务所必需的能力，且经授权代表其雇主承担责任、负责制订本质安全电气系统描述性技术文件。

本质安全电气系统的电气设计，主要是指人们根据爆炸性危险场所的具体情况（危险区域可燃性气体的防爆级别和温度组别）来选择相应的本质安全型电气设备（包括关联设备）和有合适参数的电缆（电线），以确定它们之间的合理匹配关系。具体包括编制系统描述文件、绘制系统连接框图，并对相关参数进行检查与核算。

本质安全电气系统的分析可参考图1流程进行，本质安全电气系统的描述可参考图2进行，本质安全电气系统的接线图示例可参考图3。

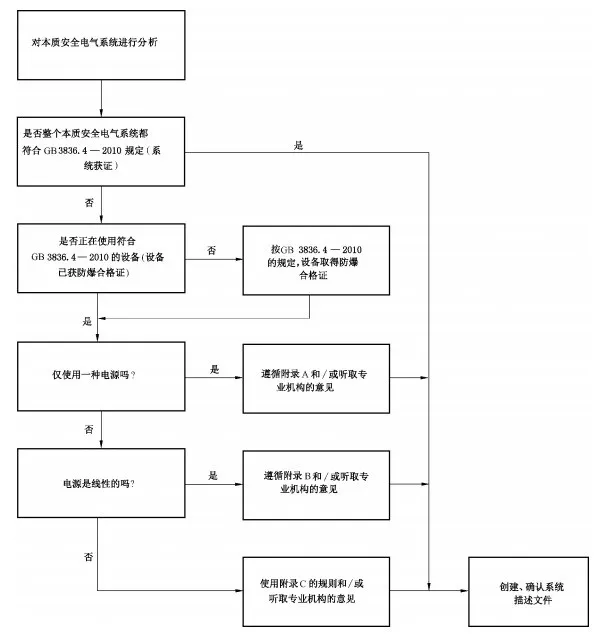

图1 系统分析原理图

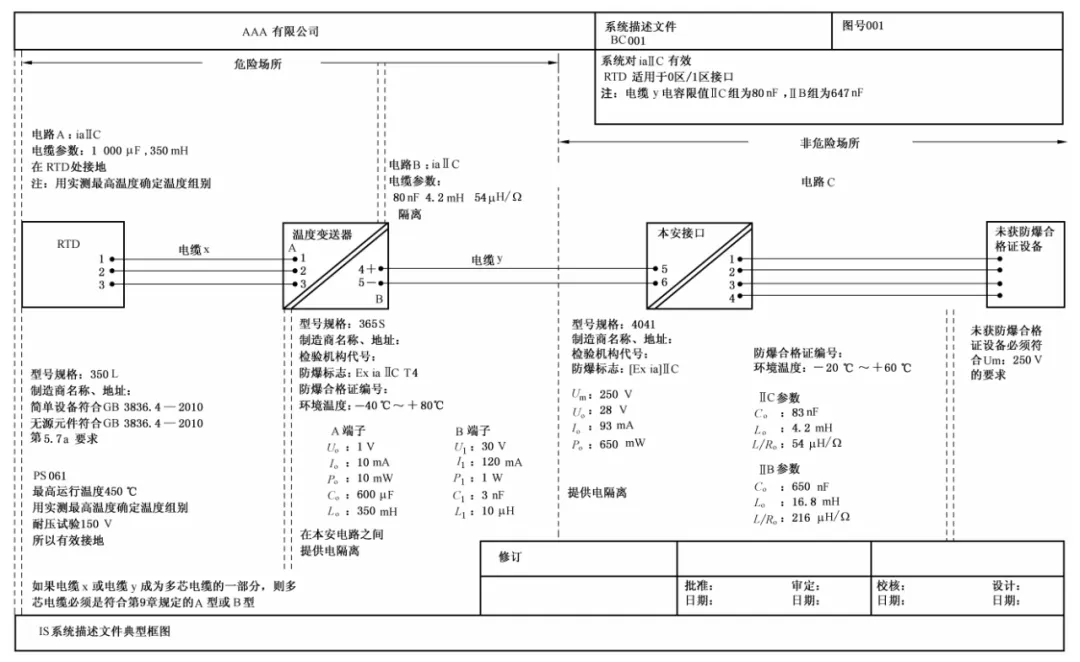

图2 本质安全电气系统描述图示例

图3 本质安全电气系统接线图示例

新建站场应在设计选型阶段考虑本质安全电气系统结构和评定的特殊要求，完成对本质安全电气系统的设计和核查，使描述文件充分体现对系统所达到安全等级的分析，为后续工作的开展提供支撑和依据。
