GB/T 3836.2-2021第5.3条规定，锥形螺纹接合面中应符合表5要求。
| GB/T 3836.2-2021表5 锥形螺纹接合面 | |
|---|---|
| 每个部件上的螺纹(扣数) | ≥5b |
| 注:适用于隔爆外壳引入装置的锥形螺纹要求见附录C。 | |
| a、内外螺纹应有相同的公称尺寸。 b、螺纹应符合ANSI/ASME B1.20.1美国标准锥管螺纹(NPT)的要求，并且拧紧密封。 外螺纹部件应具有: 1.有效螺纹长度不小于尺寸“L2”，和 2.如果有凸缘，凸缘端面和螺纹尾部间的长度不小于尺寸“L4” c、内螺纹的测量应使用L1塞规在“埋入”至“2圈”处进行。 当锥形螺纹接合面由内外螺纹部件组成且啮合至少4.5扣时，不必符合脚注b的要求。 |
|
一、“脚注b”分别对NPT外螺纹和内螺纹做出相应规定：
1.外螺纹
有效螺纹长度不小于尺寸“L2”；
如果有凸缘，外螺纹长度不小于尺寸“L4”。（值得注意的是隔爆型Ex封堵件的NPT外螺纹应无凸缘）

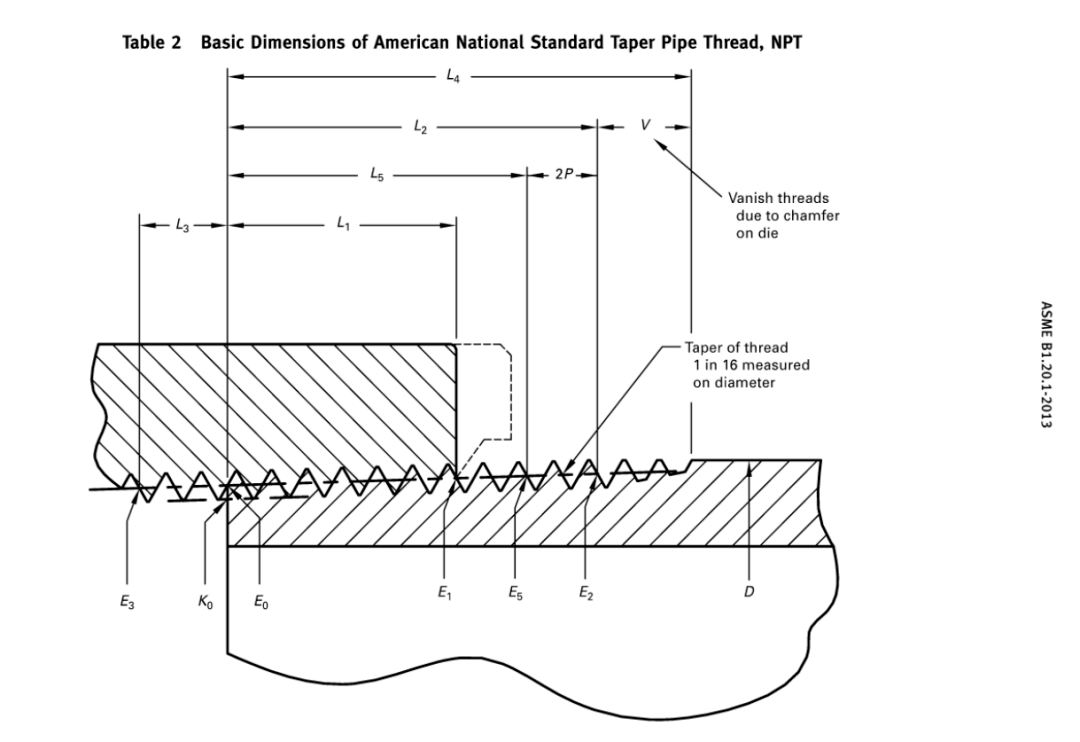

- L1——内螺纹和外螺纹之间的手旋合长度；
- L2——外螺纹的有效螺纹长度，等于L1+扳手拧紧螺纹的长度；
- L3——超出L1用扳手旋合螺纹的内螺纹长度（即扳手拧紧螺纹的长度）；
- L4——外螺纹的总螺纹长度。
2.内螺纹

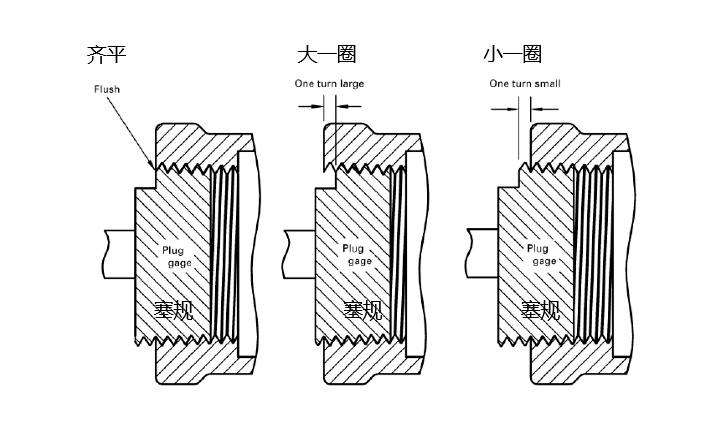

用L1塞规测量结果为“齐平”至“大二圈”。为了便于理解，采用以下图例分别表示了“齐平”，“大一圈”和“小一圈”的情况。
二、GB/T 3836.2-2021和GB 3836.2-2010比较，“脚注c”是新增内容。
参考文献：GB/T 3836.2-2021，ASMEB1.20.1-2013
