铠装电缆由于其结构特点，适用于室外敷设，能够有效防止鼠咬、外力破坏等损害。它通常用于电缆沟敷设或直埋方式。为了防止因电位差引发的火花放电，铠装电缆的钢带必须在两端接地。在将铠装电缆引入设备时，常需使用铠装电缆引入装置（铠装格兰头）。下面简要介绍几种铠装格兰头的结构及其适用环境。
铠装电缆引入装置主要分为：压铠单密封格兰头、压铠双密封格兰头和压铠填料单密封格兰头三种。

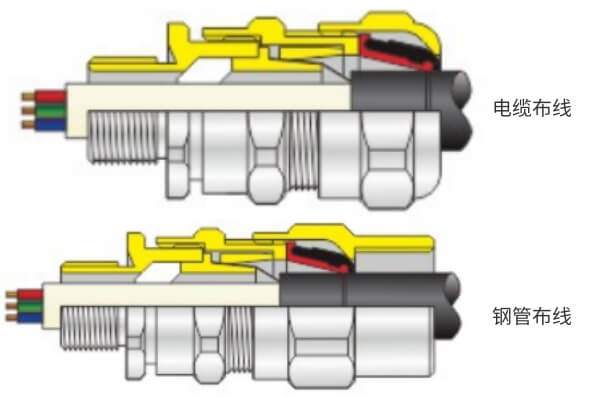

压铠单密封格兰头
产品特性：组件依次包括防爆接头、压铠环座、压铠环、连接体、尾端密封圈、密封压紧组件。连接体压紧压铠环可靠夹紧电缆铠装层，尾端密封圈夹紧电缆外护套，起到有效密封及阻止电缆拔脱的作用。
适用于爆炸性气体1区、2区及爆炸性粉尘环境20区、21区、22区的场所。
适用电缆：致密性铠装电缆、“冷流”特性铠装电缆。
防爆型式：Ex eb ⅡC Gb/Ex tb ⅢC Da

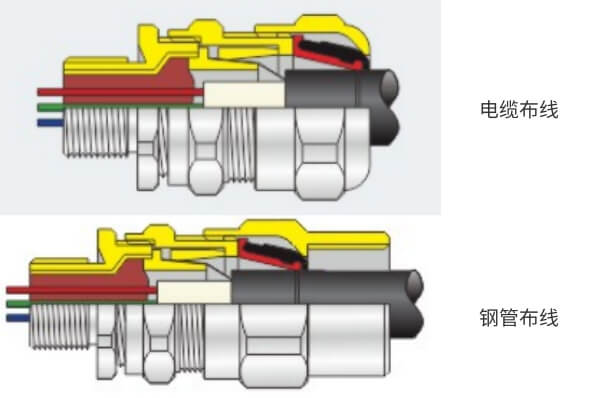

压铠双密封格兰头
产品特性：组件依次包括防爆接头、前端密封圈、压铠环座、压铠环、连接体、尾端密封圈、密封夹紧组件。压铠环座压紧前端密封圈，前端密封圈夹紧电缆内护套；连接体压紧压铠环并可靠夹紧电缆铠装层；尾端密封圈夹紧电缆外护套，起到有效密封及阻止电缆拔脱的作用。
适用于爆炸性气体1区、2区及爆炸性粉尘环境20区、21区、22区的场所。
适用电缆：致密性铠装电缆、“冷流”特性铠装电缆。
防爆型式：Ex db ⅡC Gb/ Ex eb ⅡC Gb/Ex tb ⅢC Da

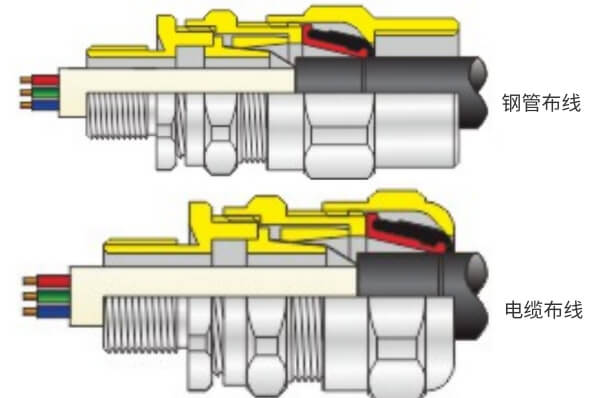

压铠填料单密封格兰头
产品特性：组件依次包括防爆接头、填料筒、压铠环座、压铠环、连接体、尾端密封圈、密封夹紧组件。填料筒外壁与接头内壁形成隔爆间隙，填料筒内填充环氧树脂或AB型双组份填料。电缆剥离护套层后，导线间分开填料；浇封长度≥20mm，保证至少20%截面区域填充。连接体压紧压铠环并可靠夹紧电缆铠装层，尾端密封圈夹紧电缆外护套，起到有效密封及阻止电缆拔脱的作用。
适用于爆炸性气体1区、2区及爆炸性粉尘环境20区、21区、22区的场所。
适用电缆：非致密性铠装电缆、吸湿性铠装电缆、“冷流”特性铠装电缆。
防爆型式：Ex db ⅡC Gb/ Ex eb ⅡC Gb/Ex tb ⅢC Da
⚠️注：根据GB/T 3836.15-2017第10.4.2条中规定在ⅡC组或1区爆炸性气体环境中含有点燃源的设备，需采用“填料式”电缆引入装置，并申请防爆合格证之后方可投入使用。
