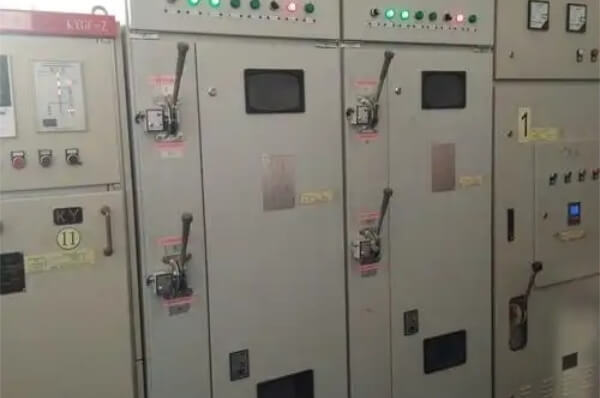

开关柜带有隔离开关时的设计要求

开关柜带有隔离开关时，隔离开关应切断所有电极，开关柜应设计成下列结构：清楚地显示隔离开关触头的位置，或者可靠地显示断开位置（见GB/T 14048.1）。

如果开关柜的盖板或门配置有联锁，联锁应保证只有当隔离开关的触头分开时，盖板或门才能打开。

如果开关柜的盖板或门没有配置联锁，应按照（GB/T 3836.1第29.13d）条在设备上设置警告标志。

对于符合GB/T 35685.1的“维护开关”，开关应配置挂锁系统，将开关锁在断开（OFF）位置。外壳只有在此开关位于闭合（ON）位置时才能打开。

注1：带联锁的外壳，其中包含隔离开关和“维护开关”，只隔离开关位于断开（OFF）位置和“维护开关”位于闭合（ON）位置时才能打开。

注2：一个同时作为隔离开关和“维护开关”的开关，只能按照（GB/T 3836.1第29.13d）条设置警告标志，因为它不可能同时符合隔离开关的联锁要求和“维护开关”的联锁要求。

不允许在预定负载时操作的隔离开关应：与合适的负荷断路装置在电气或机械上联锁；或对于Ⅱ类设备，可在隔离开关执行机构旁加设（GB/T 3836.1第29.13c）条规定的负荷下运行标志。
