防爆电机的三角形和星形接线讲解及优缺点汇总

在防爆三相异步电机的铭牌上一般都会有△/Y接的标识，△就表示三角形接线法，Y则表示星星接线法，那么△接法和Y接法是什么，它们之间有什么样的区别和联系，以及各自的优缺点有哪些，中澎一次给大家讲明白。

什么是三角形接法和星形接法

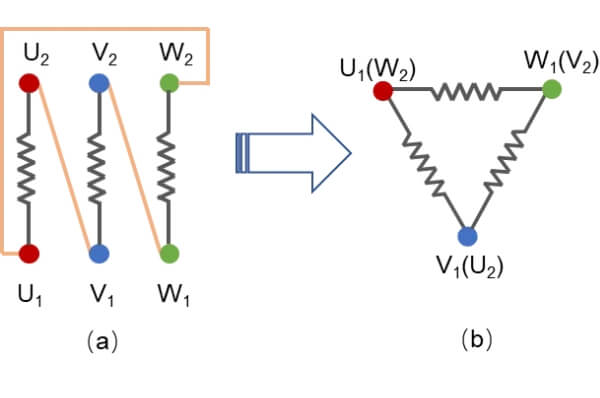

（1）三角形接法：三相异步电机的三组绕组依次首尾相连，电源接在相连的引出点，形成一个三角形，故称为“三角形（△）接法”，如下图所示；

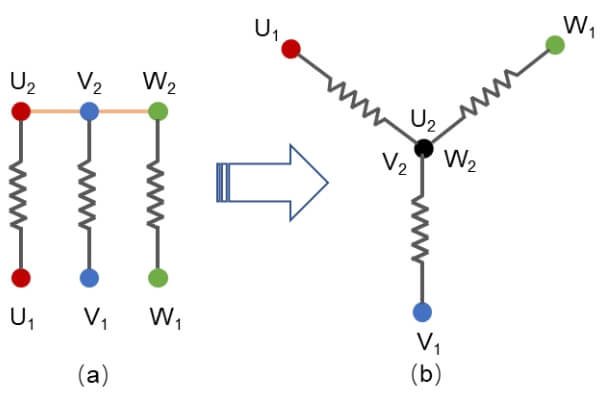

（2）星形接法：又叫作“Y接法”，三相绕组的一端都接在一点上，另一端作为引出线接在电源上。如下图所示；

三角形接法和星形接法电压、电流和功率的关系

当电机三相绕组的一端接入三相380V电源时：

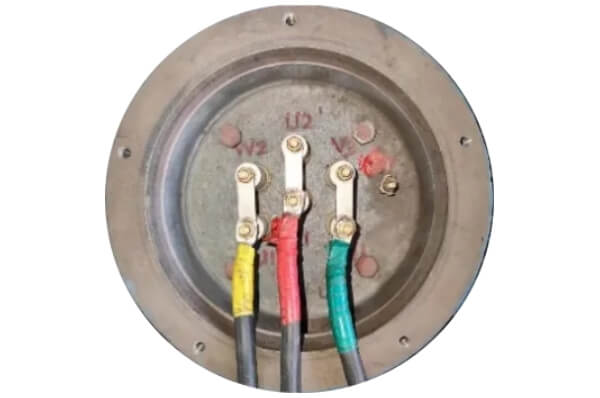

（1）三角形接法时，下图为实际中三相异步电动机的三角形接法

由三角形接线法示意图和三角形矢量关系可以知道：

• 线电压（U_角线）=相电压（U_角线）=380V
• 线电流（I_角线）=√3相电流（I_角线）

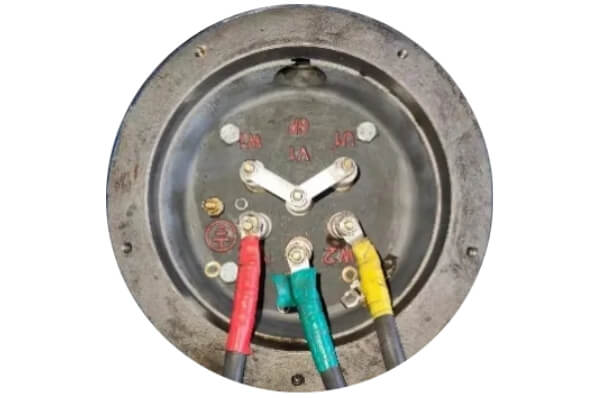

（2）星形接法时，下图为实际中三相异步电动机的星形接法

三角形矢量关系计算公式：

• 线电压（U_星线）=√3相电压（U_星相）=380V
• 线电流（I_星线）=相电流（I_星相）
• 所以有，U_角相=√3U_星相

假设每一相绕组的阻值为一定值，可知，I_角相=√3I_星相；I_角线=3I_星线

由电机功率计算公式P=√3U_线I_线cosφ，可以知道，在同一个电源电压下，三角形接法的功率是星形接法功率的3倍。

所以，当电机铭牌上标明三角形接法，接成星形接法时，那么电机功率将会变为额定功率的三分之一，若负载没变，将会导致“小马拉大车”的情况，将会损害电机；

当电机铭牌上标明星形接法，接成三角形接法，那么电机绕组的相电压将会升高，会损害电机绕组的绝缘性能。

三角形接法和星形接法优缺点

1. 三角形接法线电流大，输出功率大，一般用于4KW以上的电机；
2. 星形接法线电流小，输出功率小，常用于小功率，大扭矩电机，一般用于4KW以下的电机；
3. 大功率电机起步时为减少机器的损耗，会降低启动电流，也就是电机启动时用星形接法，后续再变为三角形接法，也就是所谓的星-三角换接启动。
