在隔爆型设备的设计与制造中，特殊紧固件的使用对于确保设备的安全性和防爆性能至关重要。本文将详细探讨GB/T 3836.1-2021标准中对隔爆型设备特殊紧固件的具体要求。
I类设备的特殊紧固件
对于I类设备，特殊紧固件需符合GB/T 3836.1的要求，其头部应具有护圈或沉孔，或通过设备结构内在保护。这些设计旨在防止在紧固件松动或脱落时，外部的爆炸性气体进入设备内部，从而确保设备的隔爆性能。
II类设备的特殊紧固件
II类设备的特殊紧固件同样需符合GB/T 3836.1的要求。这些紧固件在设计上需确保在设备运行和维护过程中，能够可靠地固定隔爆外壳的各个部件，防止因紧固件失效导致的安全风险。
设计要求举例

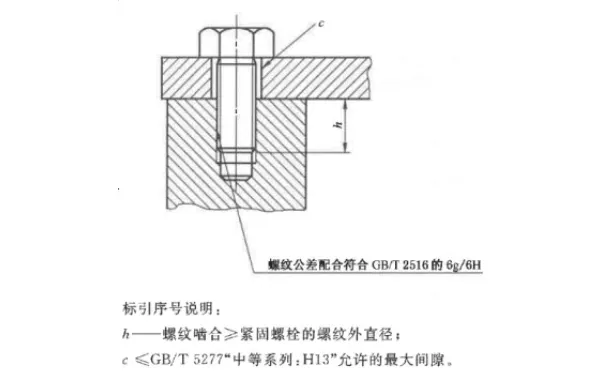

以GB/T 70.1标准的内六角紧定螺钉为例，其规格为M10×1.5，长度L=30mm，用于紧固上下法兰。下法兰的螺纹孔规格应为M10×1.5，螺纹配合等级至少为6g/6H，其中6g为外螺纹公差等级，6H为内螺纹公差等级。螺纹啮合长度h应满足h≥10mm，且螺栓头下面的孔径不得大于11mm，以符合GB/T 5277的要求。
隔爆外壳壁的剩余厚度要求
对于不穿透隔爆外壳壁的螺孔或双头螺栓孔，隔爆外壳壁的剩余厚度应至少是螺栓或双头螺栓直径的三分之一，最小为3mm。例如，当选用M10螺栓紧固时，下法兰剩余壁厚应满足t≥10/3mm；当选用M6螺栓紧固时，下法兰剩余壁厚应至少是螺栓直径的三分之一，即t≥2mm，但考虑到最小厚度要求，实际要求剩余壁厚t≥3mm。
螺纹裕量的重要性
在设计隔爆型设备时，确保螺纹裕量是至关重要的。例如，上法兰厚t上法兰=15mm，下法兰螺纹孔深h1=16.5mm，下法兰底孔深h2=19mm，下法兰厚t下法兰=23mm，理论剩余螺纹长=t上法兰+h1-L=1.5mm，有一扣螺纹裕量，且剩余壁厚t=t下法兰-h2=4mm≥10/3mm，符合要求。
综上所述，特殊紧固件在隔爆型设备中的应用需严格遵守GB/T 3836.1-2021标准的要求，以确保设备的安全性和可靠性。正确设计和使用特殊紧固件，对于防止爆炸性气体进入设备内部、保障设备长期稳定运行具有重要意义。
