隔离密封盒在爆炸性危险区域的使用范围可谓是非常广泛,它主要起到隔绝和隔离密封盒两侧可燃性介质或火焰,能够有效阻止的爆炸的传播以及扩散,在这种危险环境中起到至关重要的作用,下面是关于隔离密封盒的实际应用,包括种类、填料以及安装。

一、隔离密封盒的作用及种类

1.隔离密封盒的作用:

安装在爆炸性危险环境导管布线的导管上,用可固化填料填充空间,隔绝隔离密封盒两侧可燃性介质或火焰的传播、扩散,在现场防爆电气设备安全检测中会着重检查!

2.隔离密封盒的种类:

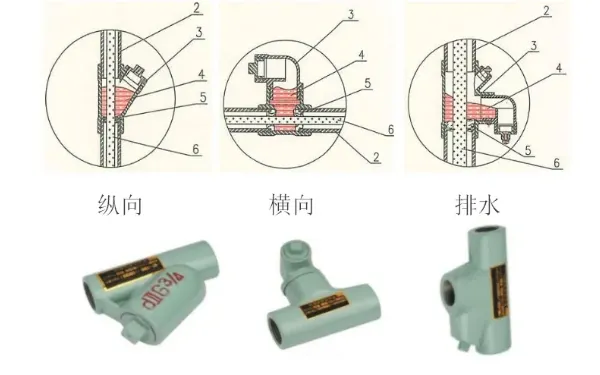

隔离密封盒的实际应用(种类、填料以及安装)-图片1

纵向、横向、排水型隔离密封盒

二、隔离密封盒的安装

1.安装要求:

  • 在正常运行时,所有点燃源外壳的450mm范围内应采取隔离密封措施。
  • 直径50mm以上钢管距引入的接线箱450mm范围内处应采取隔离密封措施。
  • 相邻的爆炸性环境之间以及相邻的其它危险环境或非危险环境之间应采取隔离密封措施。
  • 隔离密封盒不应作为导线/电缆的连接或分线使用。

2.安装示例:

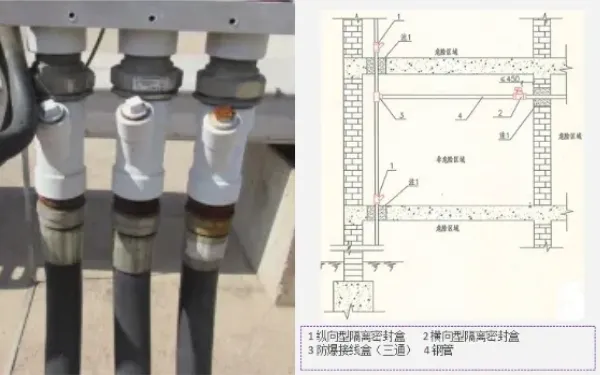

隔离密封盒安装示例

左:防爆电气设备隔离密封盒安装示例;右:导管布线穿墙或楼板的隔离密封示例

注:应按照管线的实际位置选择纵向型、横向型或通用型隔离密封盒。

三、隔离密封盒填充填料的操作方法

1.安装方法:

步骤1:调配可固化填料

粉剂填料

  • a.将容器清洗干净,按制造厂产品说明书中说明的用量倒入清水。
  • b.逐步均匀地倒入适量的粉剂填料,使全部填料在水中浸透。
  • c.粉剂密封填料完全被水浸透后,稍微振动容器,然后用搅拌棒以60转/min的速度,缓慢地搅拌1-2min,使之全部均匀混合。

双组份胶泥填料

  • a.按制造厂产品说明书中说明的操作指南取出比例适量的双组份胶泥。
  • b.佩戴手套,把双组份胶泥揉至颜色均匀一致。

步骤2:安装密封填料

粉剂填料

  • 将混合好的密封填料边搅拌边填入盒内,注入80%用量左右,敲打防爆隔离密封盒,使密封填料均匀,然后注满。浇注过程中,密封填料如开始硬化,不能再加水强行搅拌,应即停止浇注,余料不能再用。
  • 注料后填料在开始硬化至完全硬化前应保持不动。密封填料的常温初凝时间为40min左右,终凝时间为1h。确认粉剂密封填料完全硬化后,将注入螺栓拧紧。排水型的要将排水螺旋盖拧紧。
  • 密封填料的填充高度或长度,需严格按要求执行,一般不应小于管径,并且不小于20mm。

双组份胶泥填料

  • 打开隔离密封盒操作口盖,用工具将导线分开。
  • 用刮勺将双组份胶泥按顺序填充在导线周围;首先填充导线的后面,再填充各导线之间,最后填充堵导线的前面;双组份胶泥必须严密地压入隔离密封盒堵口的颈口部位;纵向型盒只堵下部,横向型盒两侧均应堵塞;填充层的有效厚度必须大于钢管的内径。
  • 双组份胶泥填好后,拧紧操作口盖。
  • 横向型的注入口应朝上。

注:隔离密封的安装应由受过训练的人员操作,并做好记录。

2.安装示例:

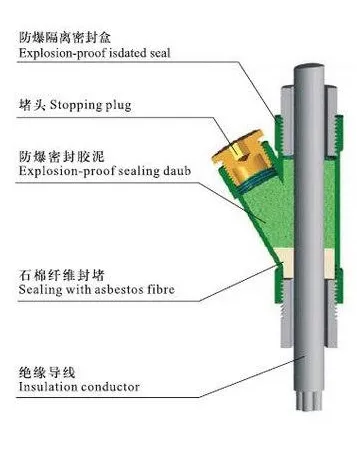

隔离密封盒的实际应用(种类、填料以及安装)-图片2
