平面隔爆接合面间隙的基本要求

平面隔爆接合面是隔爆外壳起防爆作用的关键部位，设备隔爆接合面的间隙及防腐工艺应符合标准规定。

一、隔爆接合面间隙

隔爆接合面间隙是指电气产品外壳组装完成后，隔爆接合面相对应表面之间的距离，对于圆筒形隔爆接合面，间隙值是两直径之差。隔爆接合面间隙除了阻止火焰向外传播，降低爆炸生成物的能量外，还有泄放爆炸压力的作用。无论是长期关闭或需经常打开的隔爆外壳，在没有压力和在最不利的装配情况下，隔爆接合面的间隙都应符合GB/T 3836.2—2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》标准要求（下表1、表2）。

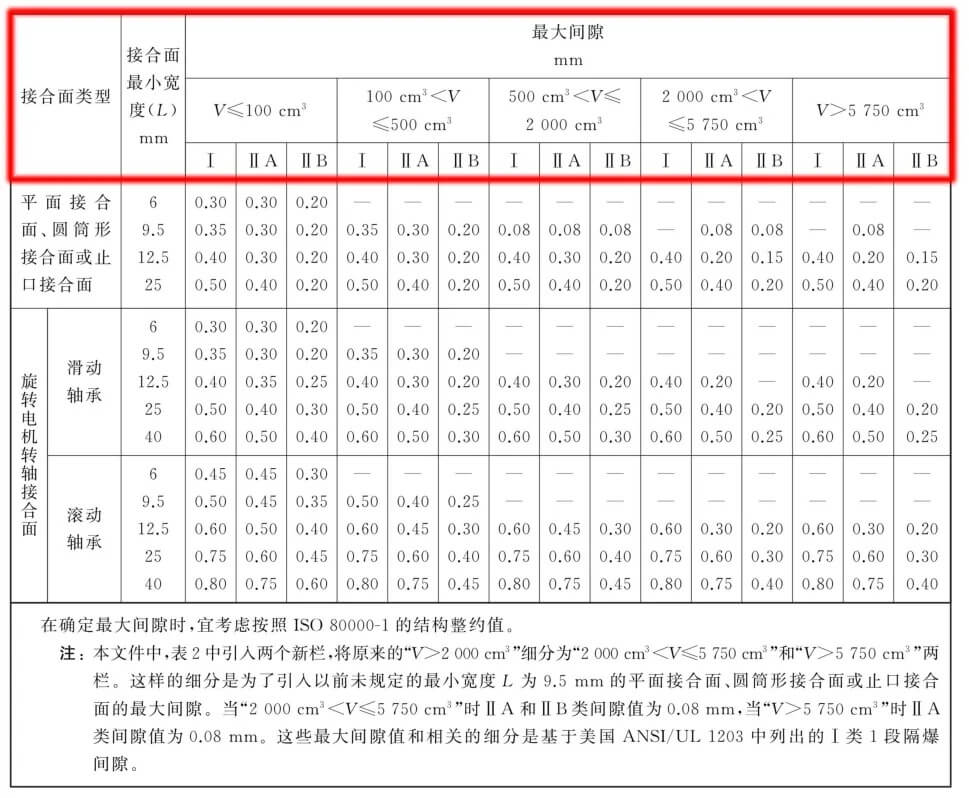

表1（ⅡA、ⅡB类外壳接合面最小宽度和最大间隙）

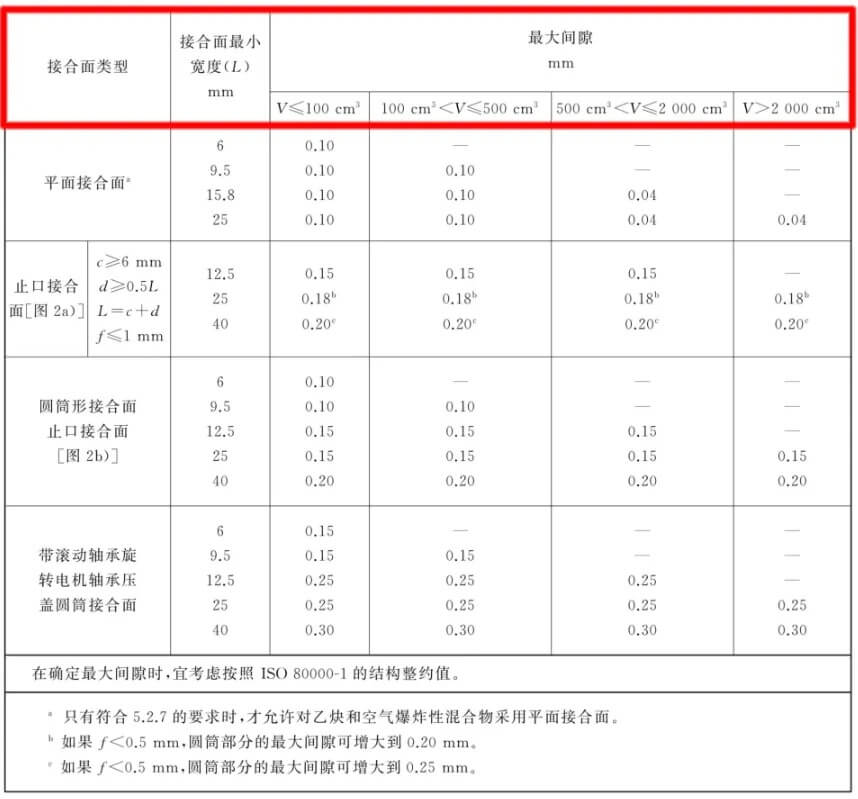

表2（ⅡC类外壳接合面最小宽度和最大间隙）

其中表2要求对规定用于含有乙炔爆炸性气体环境中的ⅡC类电器设备只要符合下列所有条件，允许采用平面接合面：

• 间隙i≤0.04 mm
• 宽度L≥9.5 mm
• 容积≤500 cm3

标准规定防爆电气产品的隔爆结构应设计成能直接或间接检查经常打开的门或盖的平面接合面的间隙。平面接合面不应存在有意造成的间隙，如螺栓紧固时使弹簧垫压平即可，快开式的门或盖应能直接或间接检查经常打开的门或盖的平面接合面的间隙。

二、隔爆接合面防锈

当制造隔爆外壳的材料可能由于生锈而影响隔爆性能时，隔爆接合面应进行防锈处理，通常隔爆接合面不允许涂漆或喷塑，除非证明涂敷材料和其涂敷工艺对接合面的隔爆性能不会产生不利影响。生产过程隔爆外壳装配前，在接合面上要涂敷防锈油脂，防止隔爆接合面生锈腐蚀。也可对隔爆接合面进行电镀，但金属镀层不应超过0.008 mm，如果厚度超过0.008 mm，则无镀层时的最大间隙仍应符合标准要求，且应根据无镀层时间隙尺寸进行传爆试验。
