非金属材料耐热实验

与防爆保护型式完整性有关的非金属材料外壳或外壳的非金属部件应有足够稳定的耐热性能，按以下要求进行耐热试验。

当设备保护级别为Ga、Gb、Da、Db、Ma、Mb时，耐热试验如下：

• 当工作温度Ts≤70℃时，在相对湿度（90±5）%，（Ts+20±2）℃，但不低于80℃下，连续672h；
• 当工作温度70℃＜Ts≤75℃时，在相对湿度（90±5）%，（Ts+20±2）℃下，连续  。或者在相对湿度（90±5）%，（90±2）℃下504h ，然后在（Ts+20±2）℃下干燥336h；

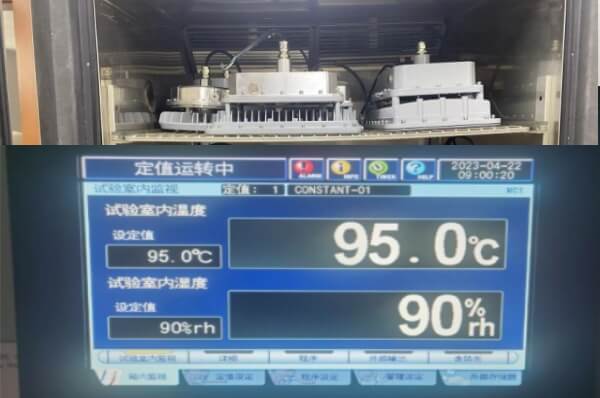

• 当工作温度Ts＞75℃时，在相对湿度为（90±5）%，（95±2）℃下，连续336h，然后在（Ts+20±2）℃下，干燥336h；或者在相对湿度（90±5）%，（90±2）℃下504h，然后在（Ts+20±2）℃下干燥336h。

当设备保护级别为Gc、Dc时，耐热试验如下：

• 当工作温度Ts≤80℃时，在相对湿度（90±5）% RH，（Ts+10±2）℃下，连续672h；
• 当工作温度80℃＜Ts≤85℃时，在相对湿度（90±5）% RH，（Ts+10±2）℃下，连续672h；或者在相对湿度（90±5）%，（90±2）℃下504h，然后在（Ts+10±2）℃下干燥336h；
• 当工作温度Ts＞85℃时，在相对湿度为（90±5）% RH，（95±2）℃下，连续336h。然后在试验温度为（Ts+10±2）℃下，干燥336h。或者在相对湿度（90±5）%，（90±2）℃下504h，然后在（Ts+10±2）℃下干燥336h。

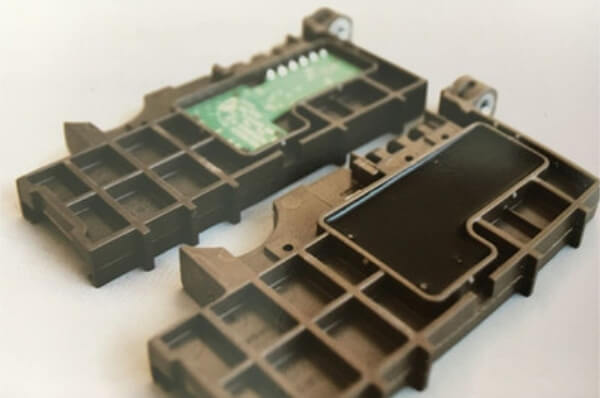

此外还应注意，当浇封型样品为ma和mb保护等级时，用作试验的参考工作温度应为下列数值之一：

• 1）在正常工作下，试验样品的最高表面温度加20K；
• 2）在正常工作下，复合物中元件表面的最高温度。

当样品为mc保护等级时，所采用的参考工作温度应是试验样品在正常运行时的最高表面温度。
