适用于保护等级“eb”的绕组

“eb”级绕组在增安型的电机、电器和仪表中应用较广，绕组浸渍及绕制绕组用的绝缘导线的线径及绝缘要求如下：

绝缘导线

1、导线至少包覆两层绝缘，只有瓷釉可以是一层。

何为瓷釉：覆盖在陶瓷制品表面的无色或有色的玻璃态薄层。由石英、长石、硼砂研磨烧制，具有很强的机械强度和绝缘性能。

2、圆形漆包线符合下列方案之一

a.GB/T 6109.2、GB/T 6109.5、GB/T 6109.20或GB/T 6109.22规定的1级，如果：

按GB/T 6109.2、GB/T 6109.5、GB/T 6109.20或GB/T 6109.22的击穿电压试验时，施加2级的最小击穿电压时无击穿；且当按GB/T 6109.2、GB/T 6109.5、GB/T 6109.20或GB/T 6109.22的漆膜连续性试验时，每一根30m长的导线不应有6处缺陷，此规定与导线直径无关。

b.符合GB/T 6109.2、GB/T 6109.5、GB/T 6109.20或GB/T  6109.22规定的2级。

c.符合GB/T 6109.2、GB/T 6109.5、GB/T 6109.20或GB/T  6109.22规定的3级。

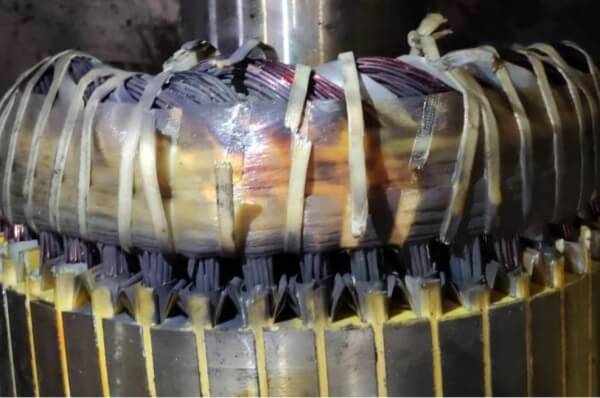

绕组浸渍

何为浸渍：按一定的工艺方法浸渍绝缘漆，提高绝缘的耐热性、耐潮性、耐化学腐蚀性，提升绝缘性能，降低损耗。

• 绕组应在紧固和包绕后进行干燥除去潮湿，然后用适当的浸渍剂浸渍。用涂涮或喷涂的方法涂覆不能作为浸渍处理；
• 浸渍应按照浸渍剂制造商规定的工艺方法进行，尽可能地把导线之间的空隙全部填满并使导线之间粘结牢固；
• 绕组整体绝缘的成型线圈和导线，若在装入电气设备之前，其槽部和端部已进行过浸渍，封入填料或用其他方式进行了等效绝缘处理，且在组装后，按规定的绝缘工艺不再能够处理，则不适用这种方法；
• 当采用含有溶剂的浸渍剂时，浸渍和干燥处理至少进行两次。

导线尺寸

用于绕组的导线的最小公称尺寸应是0.25mm。
