对于“ia”和“ib”保护等级，由电池供电的本质安全装置需限制电池的输出功率，蓄电池或原电池不加保护通常难以符合本安要求。
下面介绍并举例常见保护方式，电池串联限流电阻，电阻的参数选择与计算。
例如，当本质安全装置选用的元件表面积≥20mm2时评定温度组别可参考GB/T 3836.1—2021中表4的要求。即T4温度组别，最高环境温度为40℃时，要求最大消耗功率≤1.3W。

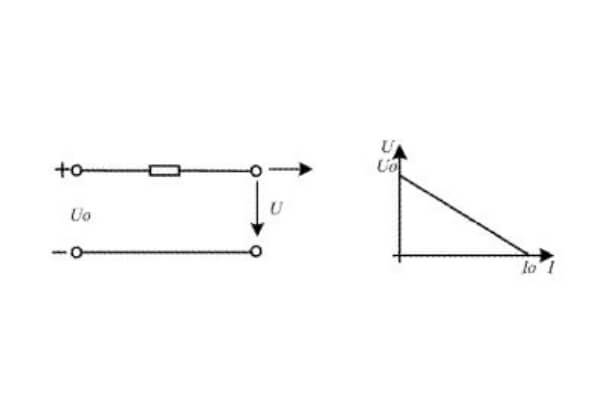

而考虑故障条件下，电池直接短路后引入本质安全装置上元件的功率又很大，此时最简单的方式就是电池输出口处，直接串联可靠电阻进行限制电流，从而限制功率。电池采用可靠电阻限流，则电源电路符合线性电源输出特性。
例如，单节锂亚硫酰氯电池，标称电压3.6V，最高开路电压3.9V，假设串联3Ω/5%/10W电阻，根据标准GB/T 3836.1—2021表14里定义，评估元件表面温度时：
Imax=3.6V/[3Ω×(1-5%)]≈1.26A
P=1/4UI=1/4×3.6V×1.26A≈1.13W≤1.3W
限流电阻的功率参考以下方法计算：
1、限流电阻的功率P应满足：P>1.5(Io)2R
火花危险评定限流电阻功率时Io=3.9V/[3Ω×(1-5%)]≈1.37A，则
PR=1.5(Io)2R=1.5×(1.37A)2×3Ω×(1+5%)≈8.87W＜10W，电阻功率符合要求。或
2、如果限流电阻的功率不能符合要求，可再串联一个合适参数（即可保证本质安全装置正常工作，又可以保护限流电阻）的熔断器用以控制限流电阻功率。此时，限流电阻的功率P应满足：
P＞1.5(1.7×In)2R（In：熔断器的额定电流）
例如，单节锂亚硫酰氯电池，标称电压3.6V，最高开路电压3.9V，则Uo=3.9V，串联100mA熔断器和3Ω/5%/0.25W电阻，则
PR=1.5(1.7×In)2R=1.5×(1.7×100mA)2×3Ω×(1+5%)≈0.14W＜0.25W，电阻功率符合要求。
如果单个电阻压降影响电路工作，可采用较复杂的电路分块设计的方式，各分块电路分别符合对应温度组别的功率要求后，且可靠隔离即可。
备注：
- 电池或电池组的最小内阻值，可用于本质安全评定；
- 在规定的最低环境温度下熔断器的冷态电阻，可看作是可靠限流电阻。
