光电耦合器(简称光耦)以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。
光耦合器一般由三部分组成:光的发射、光的接收及信号放大。结构的特点,如图1所示,由于光耦合器输入输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力,因此经常用来隔离本安和非本质安全电路。
光耦的原理是元件输入与输出之间存在着一定的间隙,以光为耦合介质在它的输入与输出之间传递信号,巧妙地避开了直接电路的连接,广泛使用在本安与非本安电路以及应用于不同本安电路间的可靠隔离。

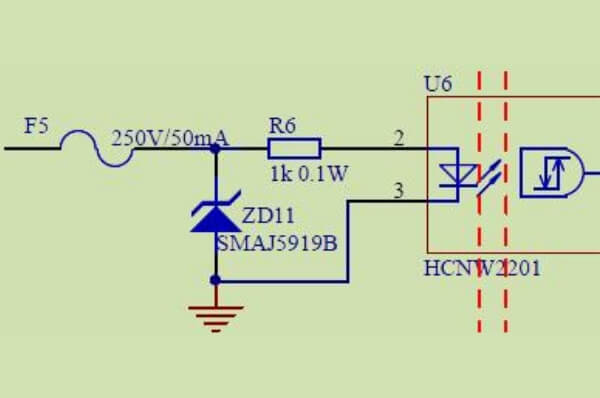

新标准增加了对光隔离器的试验,试验非常繁琐且不容易评判。因此目前对光耦做的最好的处理办法是对其进行保护措施,在光耦非本安侧进行保护措施,加熔断器、稳压管和限流电阻进行保护,如图2所示,计算可靠元器件的功率以及光耦非本安侧的功率是多少且能否符合要求(不用考虑1.5系数)。最后计算光耦的输入侧和输出侧的总功率要求小于光耦允许的功率,才能符合本安要求。
