防爆挠性管的结构及安装要求

中澎防爆 技术贴评论87字数 994阅读3分18秒阅读模式

防爆挠性管具备阻燃、耐腐蚀、抗老化等性能优点,常常大量使用于石油化工等爆炸危险场所。一般地,防爆挠性管分为隔爆型和增安型两种,分别配用隔爆型设备和增安型设备,作为导管布线的柔性连接之用。现场应用时,除应关注其结构外,还须注意要按照正确的方法进行安装。

防爆挠性管在石油化工等潜在爆炸性环境中扮演着至关重要的角色,它们不仅保护电缆免受损害,还确保了设备和人员的安全。本文将详细介...
216

防爆挠性管的结构要求

防爆挠性管的结构及安装要求

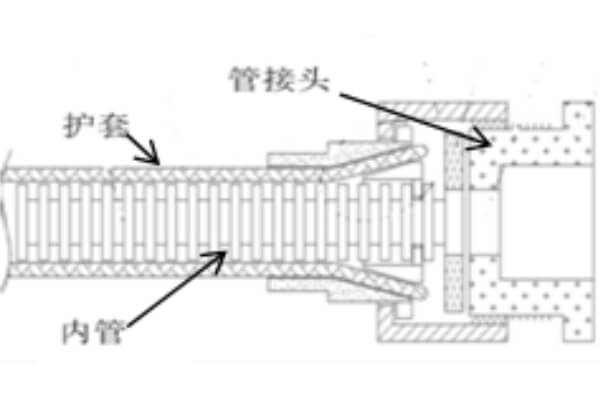

  • 1.防爆挠性管由两端的管接头与连接管组成,连接管由内管与护套组成;
  • 2.防爆挠性管的管接头对外连接螺纹可制成公制螺纹、圆柱管螺纹或圆锥管螺纹结构;
  • 3.防爆挠性管的管接头须由轧制的不易锈蚀或经电镀处理的金属材料制成,不得采用轻金属材料制造,管接头螺纹精度不低于6g/6H,螺距不小于0.75mm,且不大于3mm;啮合扣数不小于5扣,啮合长度不小于8mm;
  • 4.防爆挠性管的内管须采用金属波纹管、金属软管或金属蛇皮管,内管须由不锈钢的或经电镀处理的金属材料制成;
  • 5.防爆挠性管护套可制成金属网编织护套、橡胶护套、塑料护套等结构,塑料或橡胶护套的厚度须不小于0.8mm;
  • 6.防爆挠性管适用的环境温度需符合下表的规定:
  • 7.隔爆型挠性管可用无缝紫铜或不锈钢波纹管上施以紫铜、黄铜或不锈钢丝编织物包覆制成;
  • 8.对于内径20mm及以下的隔爆型挠性管可使用符合YB/T 5306的镀锌金属软管,外面包覆不燃或难燃的橡胶或塑料护套制成;
  • 9.增安型挠性管可用符合YB/T 5306的镀锌金属软管,外面包覆紫铜、黄铜或不锈钢编织物或不燃或难燃的橡胶或塑料护套制成。
护套种类 适用环境温度
金属网编织护套挠性管 不限制
橡胶护套挠性管 一般为-20~+60℃
塑料护套挠性管 一般为+5~+40℃
注:采用优质橡胶或塑料护套的挠性管,在其他环境温度范围,检验合格时,也可相应扩大其使用的环境温度范围。

防爆挠性管的安装要求

1.安装位置要求

  • 需要确定防爆挠性管的使用位置,尽量避免在高温、潮湿或腐蚀性环境下使用;
  • 有振动的电气设备进线口,虽然它用钢管很容易连接,但因它工作时会产生振动,导管布线其接头容易松动(例如电动机的进线口);
  • 电气设备进线口,用钢管连接困难时,可以使用防爆挠性连接管;
  • 当钢管拐弯复杂或钢管穿过建筑物伸缩缝、沉降缝时,都需要安装防爆挠性连接管。

2.其他注意事项

  • 在使用防爆挠性管之前,应根据不同的使用环境温度下,选择相应护套材质的防爆挠性管;
  • 在使用防爆挠性管之前,需要对其进行检查,防爆挠性管应无裂纹、孔洞、机械损伤、变形等缺陷,如发现防爆挠性管表面有损伤或氧化,应及时更换;
  • 在安装防爆挠性管时,应尽量避免防爆挠性管与其他管道或设备产生干扰,以减少防爆挠性管的压力和磨损,为了保证防爆挠性管的使用寿命,应避免频繁拆卸和重复加压;
  • 在安装防爆挠性管时,应避免其被过度弯曲和拉伸,以免防爆挠性管产生破裂或变形,防爆挠性管弯曲半径不应小于管外径的5倍。
