石油化工项目建设阶段临时用电安全

在石油化工项目建设过程中，需要大范围使用临时用电。由于临时用电范围广，临时性强，移动性大，用电量变化大等特点，给用电安全带来的极大的挑战。据统计，作业现场触电事故已上升到“五大伤害”中的第二位。触电事故与其他事故相比较，具有隐蔽性，且极易造成人身伤亡。

配电箱在临时用电中使用广泛，也是实现临时用电本质安全技术的重要环节，本文从以下几个方面对配电箱及其相关设施的安全技术进行交流学习。

配电箱的一般安全管理要求

图1：TN-S接零保护系统示意图

1. 临时用电的低压配电系统一般采用TN-S系统，配电通常采用三级配电，即总配电箱、分配电箱和末级配电箱，用电设备应做到不少于二级剩余电流动作保护；
2. 移动或拆除临时用电设备和线路，应切断电源并对电源端导线做绝缘保护处理，严禁带电移动配电箱。
3. 固定式配电箱的中心与地面的垂直距离一般为1.4-1.6m。移动式配电箱、开关箱应装设在稳定的支架上，其中心点与地面的垂直距离一般为0.8-1.6m；
4. 对于消防泵、施工升降机、塔式起重机、混凝土输送泵等大型设备，要设置专用配电箱；
5. 在有爆炸危险的场所，应采用与危险场所等级相适应的防爆电气设备，并严格按照防爆电气标准规范要求进行安装。

配电箱进出线安全设置

1. 总配电箱进线应设置总隔离电器、总断路器，出线回路应设置隔离电器、带过电流保护的剩余电流动作断路器以及电源电压、电流指示等装置。总配电箱出线不得为设备直接供电；
2. 分配电箱进线应设置总隔离电器、总断路器，出线回路应设置隔离电器、带过电流保护的剩余电流动作断路器；
3. 开关箱内必须装设隔离开关、断路器或熔断器，以及剩余电流保护器。当剩余电流保护器同时具有短路、过载、漏电保护功能时，可不装设断路器或熔断器。隔离开关应采用分断时具有可见分断点，并设置于进线端；
4. 动力配电箱与照明配电箱通常分别设置，如果合并为同一配电箱时，动力和照明应分路供电，且动力末级配电箱和照明末级配电箱要分别设置；
5. 总配电箱、分配电箱内应分别设置中性导体（N）和保护导体（PE）端子板，并有标识，PE线应通过PE端子板连接。PE线上严禁设开关或熔断器。严禁用输送可燃液体、可燃气体或爆炸性气体的金属管道作为接地保护导体；
6. PE线应在配电系统的始端、中间端和末端处做重复接地，接地电阻不得大于10Ω。PE线和相线的材质应相同，当相线截面积S≤16mm2，PE线最小截面积为S，且不得小于5mm2；当相线截面积16mm2＜S≤35mm2，PE线最小截面积为16mm2；当相线截面积S＞35mm2，PE线最小截面积为S/2。工作零线不得做重复接地。

配电箱内剩余电流保护器的安全要求

1. 末级配电箱中的剩余电流保护器的额定动作电流≤30mA，额定动作时间≤0.1s。在潮湿场所、腐蚀场所和金属容器内使用的剩余电流保护器，其额定剩余动作电流≤15mA，分断时间≤0.1s；
2. 总配电箱中剩余电流保护器的额定剩余动作电流不应小于100mA，分断时间不应大于0.3s，且剩余电流保护器的额定剩余动作电流和分断时间的乘积≤30mA·s；
3. 剩余电流保护器应用专用仪器检测其特性，且每月不应少于1次，发现问题应及时修理或更换。剩余电流保护器每天使用前应启动试验按钮试跳一次，试跳不正常时不得继续使用。

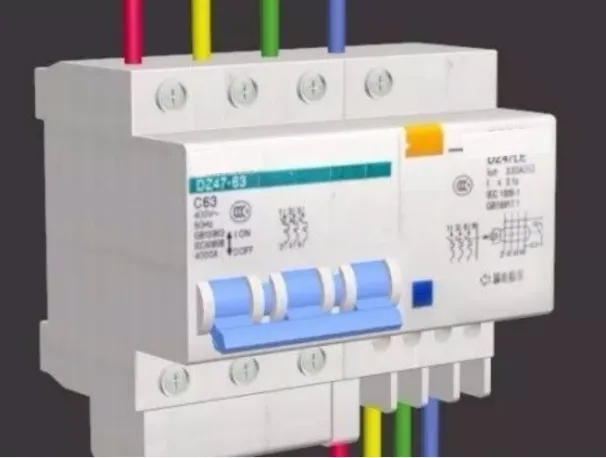

剩余电流保护器
