防爆电气设备采用非金属外壳如何做到防静电

在现场防爆电气安全检测中，比较重要的一点就是设备接地，也就是我们所说的防静电接地，按照标准要求，所有带电设备的金属外壳都需要进行接电处理，那非金属外壳的设备就不需要做防静电了吗？

在爆炸性气体环境中，非金属外壳因其绝缘特性而广泛应用于隔爆型和本质安全型等防爆设备。然而，这些材料的绝缘性也可能导致静电积聚，从而引发静电放电火花，点燃周围的爆炸性气体，带来安全隐患。因此，提高非金属外壳的导静电能力至关重要。

非金属外壳防静电积聚的规范要求

根据GB3836.1-2021第7.4条的规定，为防止静电电荷积聚，防爆电气设备的非金属外壳应采取以下措施之一：

• 材料选择：选择表面绝缘电阻不超过109Ω的材料制造外壳，依据GB3836.1-2021第26.13条进行测量。

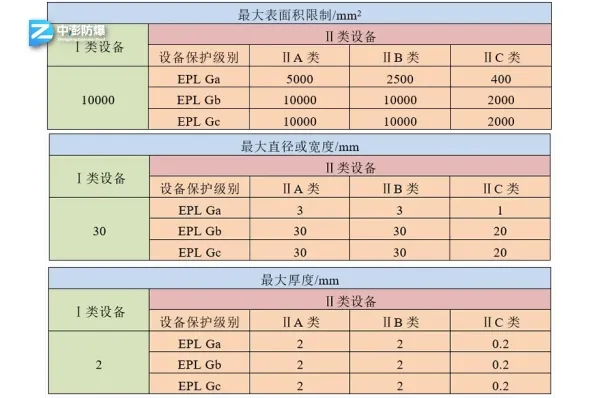

• 表面积限制：限制外壳非金属部件的表面积，具体数值见相关表格。
• 尺寸限制：限制长条形部件的直径和宽度，具体数值见相关表格。
• 涂层厚度限制：金属外壳表面涂覆的非金属层厚度不得超过规定值。
• 免测条件：满足上述要求的产品可免除非金属材料外壳表面电阻测定。

此外，对于固定安装的电气设备，安装时应考虑预防静电放电危险的措施，并在设备上标志“X”，提供必要的信息以确保静电放电风险降至最低。如适用，还应设置静电电荷警告牌。

非金属材料外壳部件表面电阻的测定方法

为确保非金属外壳部件符合防静电要求，需按照GB3836.1-2021第26.13条进行表面电阻测定：

• 试验条件：在环境温度为(23±2)℃，相对湿度为(50±5)%的条件下进行。

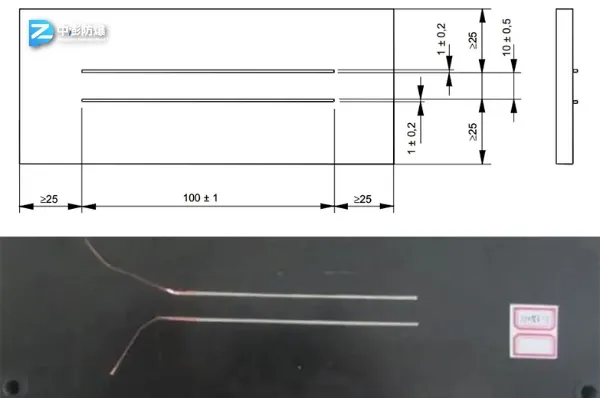

• 试验准备：将试件表面处理干净，涂两条平行的电极，并在规定的环境条件下放置24小时。
• 试验过程：施加(500±10)V的直流电压，历时65秒，并记录测量结果。
• 结果判断：若测量结果小于109Ω，则认为符合防静电要求。

非金属外壳在防爆设备中的应用需严格遵守防静电积聚的规定，通过选择合适的材料、限制部件尺寸、控制涂层厚度以及进行表面电阻测定等措施，可以有效降低静电引发的安全风险。这些规范和测试方法为防爆设备制造商和用户提供了明确的指导，确保设备在潜在爆炸性环境中的安全使用。
